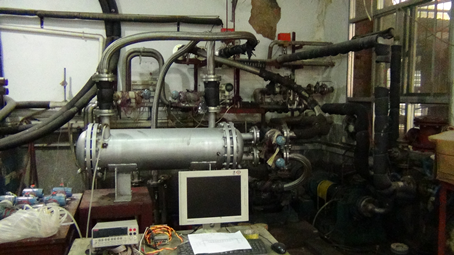

实验台可以测试管壳式换热器的流动和传热特性、实验系统包括三个循环：油路循环，冷却水路循环，加热水循环。油路循环里的油经泵打入测试试件，在换热器里经冷却以后返回电加热器继续加热。冷却水路里的水从水箱打入换热器进行换热，然后经冷却塔空气冷却后返回水箱。水和油的体积流量由涡轮流量计测量，流量经电池阀门控制。油加热器的功率为64kW, 水加热器的功率为64kW，油和冷却水的最大体积流量为60 m3/h，热水的最大体积流量为13 m3/h。
